Deskripsi Produk

Produsen:Shanghai Industrial Transformer Co., Ltd. (Est. 2007)

Ing80 kVA Oil nyemplungaken Transformer Kanggo Distribusi Daya Komersialminangka spesifikasi umum kanggo fasilitas komersial cilik nganti medium kalebu toko serbaguna (300-500m²), klinik komunitas, hotel cilik (20-30 kamar), lan bengkel manufaktur ringan kanthi beban sing disambungake total antarane 150-250 ampere ing 0.4kV.

Kapasitas Muatan 80 kVA - Apa sing Bisa Dikuwasani?

Jinis piranti	Jumlah	Subtotal beban (kVA)
Lampu LED (masing-masing 100W)	100 piranti	10
HVAC (5kW cooling saben)	4 unit	20
Lift (7.5kW)	1 unit	8
Sistem Point-of-sale + IT	10 stasiun kerja	5
Pendinginan (pendingin komersial)	6 unit	12
Aneka outlet	-	15
Total beban khas		70 kVA
Margin safety		10 kVA

Transformator Kecemplung Minyak 80 kVA iki kanggo Distribusi Daya Komersial ndhukung campuran komersial khas ing ndhuwur kanthi cadangan kapasitas 10-15% kanggo ekspansi ing mangsa ngarep.

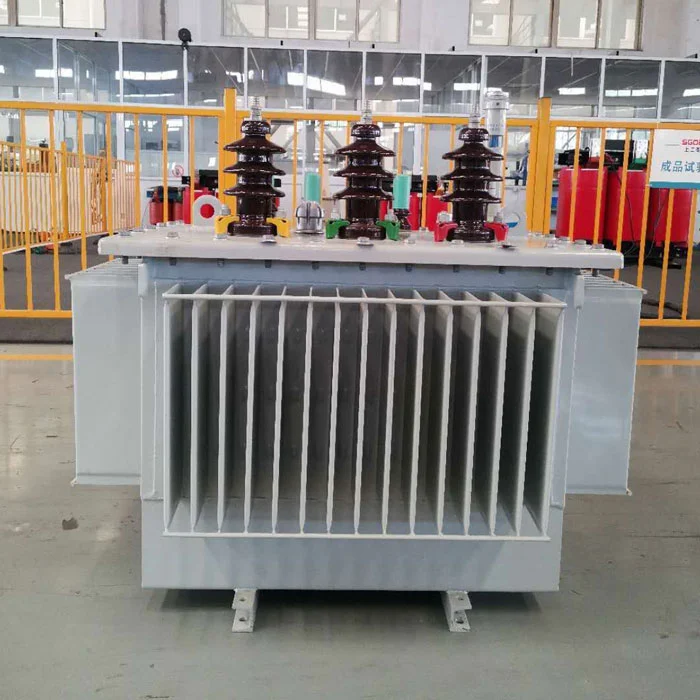

80kva Oil Immersed Transformer

Parameter teknis

Kapasitas sing dirating	80 kVA
Tegangan utami	10 ± 2×2,5% / 20 kV
Tegangan sekunder	400V / 230V telung fase
Frekuensi	50 Hz
Grup sambungan	Dyn11 (standar)
Rugi tanpa beban (diukur)	≤0,18 kW (khas 0,176-0,179)
Mundhut beban @75°C	≤1,05 kW
Impedansi	4%
Arus tanpa beban	≤1,7% (khas 1,5-1,6%)
Total massa	540 kg (bobot lenga kira-kira 105 kg)
dimensi pangiriman	950 × 600 × 1250 mm (krat)
Metode pendinginan	ONAN (Oil Natural Air Natural)
Tingkat swara ing jarak 1m	≤55 dB(A)

Nilai Diukur saka Pabrik QC (12 Wulan pungkasan, 47 Unit)

Parameter	Rata-rata tes pabrik	watesan IEC	Status
Mundhut tanpa beban	0,177 kW	0,20 kW (maks)	11,5% ngisor watesan
Mundhut mundhut	1,04 kW	1,10 kW	5,5% ngisor watesan
Arus tanpa beban	1,55%	2,0%	22,5% ngisor watesan

Kabeh 47 unit lulus tes discharge parsial kanthi maca antarane 2-7 pC (watesan ≤10 pC).

Biaya Energi Tahunan - Angka Nyata

Basis kalkulasi: Trafo 80kVA beroperasi ing beban rata-rata 50% (40 kVA), faktor daya 0,85, jam operasi 5,840 jam / taun (16h / dina × 365 dina), tarif listrik $0,12 / kWh.

Jinis mundhut	Daya (kW)	Energi taunan (kWh)	Biaya taunan
Mundhut tanpa beban (24/7)	0.18	1.577	$189
Mundhut beban (ing beban 50%)	1,05 × (0,5)² = 0,26	1.518	$182
Total	0,44 ing	3.095	$371

Ing beban rata-rata 60% (48 kVA), biaya taunan mundhak udakara $440.

Tingkat Kebisingan - Penting kanggo Instalasi Komersial

Transformer komersial asring dipasang ing cedhak papan sing dikuwasani. Sumber gangguan lan mitigasi ing iki80 kVA Oil nyemplungaken Transformer Kanggo Distribusi Daya Komersial:

Sumber swara	Sumbangan	Mitigasi ing model iki
Inti magnetostriksi	70%	Kapadhetan fluks suda dadi 1.65T (vs standar 1.70T)
Kipas pendingin (yen dilengkapi)	0%	Ora ana penggemar - mung ONAN
Getaran tank	20%	Bantalan anti-geter antarane inti lan tank
Magnetik hum	10%	Sambungan inti step-lap

Tingkat tekanan swara sing diukur: 53-55 dB(A) ing 1 meter. Kanggo referensi: obrolan normal 60 dB (A), latar mburi kantor 45-50 dB (A). Trafo iki cocok kanggo instalasi ing ruang paling ngisor listrik ing jejere jubin sing dikuwasani nalika jampel tembok sing tepat diwenehake.

Ngendi 80kVA Pas? - Matriks Pilihan Kapasitas

Tipe fasilitas	Panjaluk maksimal sing khas	Rating dianjurake	kok
Toko cilik (200m²)	25-35 kVA	50kVA	80kVA gedhe banget
Supermarket (500m²)	55-70 kVA	80kVA	Cocog karo beban biasa
Hotel cilik (25 kamar)	50-65 kVA	80kVA	Ngidini puncak beban AC
Klinik kesehatan masyarakat	40-60 kVA	80kVA	Margin lonjakan peralatan medis
Toko mesin ringan (3-5 mesin)	50-75 kVA	80kVA	Motor wiwitan saiki
Gedung Kantor (1500m²)	60-85 kVA	100kVA	80 kVA wates

Yen dikarepake puncak ngluwihi 70 kVA kanggo luwih saka 4 jam terus, pilih 100kVA tinimbang.

Syarat Instalasi - Watesan Bangunan Komersial

Syarat	Iki unit 80kVA	Cathetan
Area lantai dibutuhake	0,45 m² (870×510mm)	Plus akses ngarep 600mm
Loading lantai	540kg + ngemot lenga	1.000 kg/m² minimal
Dhuwur langit-langit	2,2 m minimal	Kanggo akses busing
Bukaan ventilasi	0,15 m² inlet + stopkontak	Konveksi alam
pangayoman geni	Kamar sing cocog karo IEC 60076-12	Wajib kanggo isi lenga njero ruangan
Clearance saka combustibles	1,5 m	Miturut NFPA 70

Ora mbutuhake: sistem pemadam kebakaran (kanggo volume minyak <500L sing diisi lenga saben IEC), bolt dhasar khusus (bolongan dipasang), utawa kandang akustik (≤55dB sing bisa ditampa kanggo wilayah sing ora turu).

Bukti Kualitas - Isi Laporan Tes Pabrik

Saben 80 kVA Oil Immersed Transformer Kanggo Distribusi Daya Komersial kapal kanthi laporan tes sing ngemot nilai sing diukur (ora mung "lulus/gagal"):

Mundhut tanpa beban ing voltase dirating (rata-rata 3 fase)
Arus tanpa beban minangka persentase dirating
Mundhut beban ing 75 ° C dirujuk marang arus sing dirating
Tegangan impedansi ing dirating saiki
Resistansi isolasi (primer kanggo sekunder, primer menyang lemah, sekunder kanggo lemah)
Dielektrik tahan voltase test lan durasi
Tegangan punah discharge parsial lan daya maksimum
Tegangan rusak dielektrik lenga (≥40 kV saben IEC 60156)
Tes penyegelan tangki (30 kPa, 24 jam, maca gauge tekanan)

Para panuku nampa laporan PDF kanthi nomer seri sing bisa dilacak menyang kumpulan produksi.

Comparison - New S11 80kVA vs Used / Dianyaraké 80kVA

ParameterNew S11 (unit iki)S9 bekas (10+ taun) Mundhut tanpa beban0,18 kW0,28-0,32 kWABiaya energi tanpa beban taunan (@$0,12)$189$294-336Mundhut beban kanthi beban 50%0,26 kW0,31-0,32 kWA biaya energi tanpa beban tahunan ($0,12)Total biaya energi taunan$371$511-581Biaya energi 10 taun$3,710$ 5,110-5,810Rega tuku biasa $2,800-3,200 $1,200-1,800Total biaya 10 taun$ 6,500-6,900$ 6,300-7,600

Asil: Unit S11 anyar padha utawa ngalahake digunakake S9 total biaya sawise 5-7 taun, plus babar pisan lengkap lan ora karusakan didhelikake.

Riwayat Klaim Garansi - Spesifik 80kVA

Shanghai Industrial Transformer Co., Ltd. wis ngirim 47 unit 80kVA (S11-M-80/10) antarane Januari 2024 lan Januari 2026.

Klaim garansi sing diajukake: 0
Unit bali: 0
Laporan kegagalan lapangan: 0

Unit kasebut dikirim menyang pelanggan ing Filipina (12 unit), Indonesia (8 unit), Nigeria (6 unit), Vietnam (5 unit), lan domestik China (16 unit). Informasi kontak kanggo pelanggan referensi bisa diwenehake miturut persetujuan rahasia.

FAQ - Khusus Pembeli Komersial

Q: Apa jinis lenga pas lan jumlahe kanggo adat?

A: Minyak mineral kelas IEC 60296, kira-kira 105 kg saben unit. Kode HS 2710.19. Transformer kode HS 8504.23 (kanggo 80kVA). Minyak ora mbutuhake deklarasi sing kapisah nalika disegel pabrik.

P: Apa iki bisa dipasang ing bantalan beton ing njaba?

A: Nggih. Instalasi ruangan mbutuhake dhuwur pad minimal 300mm ndhuwur kelas, cekungan wadhah tumpahan minyak, lan bushing tahan cuaca (sebutake ing pesenan). Bushing porselen standar tahan cuaca nanging paparan UV bakal nyebabake kuning kosmetik - ora ana pengaruh kinerja.

P: Apa inrush saiki pirang-pirang?

A: Kira-kira 8-10 × dirating saiki kanggo 0.1 detik. Kanggo 80kVA ing 400V sekunder, dirating saiki = 115A, inrush ≈ 900-1150A kanggo siklus pisanan. Priksa manawa pemutus sirkuit hulu nduweni karakteristik kurva C utawa kurva D (dudu kurva B).

P: Apa sampeyan nyedhiyakake pengawasan instalasi?

A: Pengawasan video remot kalebu (WhatsApp/WeChat). Komisi on-site kasedhiya ing $1,800 saben minggu plus lelungan lan akomodasi. Notifikasi paling ora 7 dina.

P: Apa derating ketinggian?

A: Ndhuwur 1,000m, nyuda kapasitas dirating dening 1% saben 100m. Ing dhuwur 2.000m, unit 80kVA iki kudu diwatesi nganti 72kVA terus-terusan. Ora owah-owahan kanggo losses - mung efficiency cooling sudo.

P: Bisa nyambung podo karo trafo 80kVA ana?

A: Ya, yen unit sing ana duwe impedansi sing padha (4% ± 5%), rasio voltase, lan klompok sambungan (Dyn11). Tes arus sirkulasi dibutuhake sadurunge operasi paralel. We nyedhiyani diagram sambungan.

Nilai Long-Term

Iki80 kVA Oil nyemplungaken Transformer Kanggo Distribusi Daya Komersialngirimake mundhut rata-rata tanpa beban pabrik 0.177kW, tingkat gangguan ≤55 dB(A), lan klaim garansi nol ing 47 unit sing dikirim. Cocog kanggo supermarket, hotel cilik, lan fasilitas komersial entheng sing mbutuhake layanan 150-250A ing 0.4kV.
