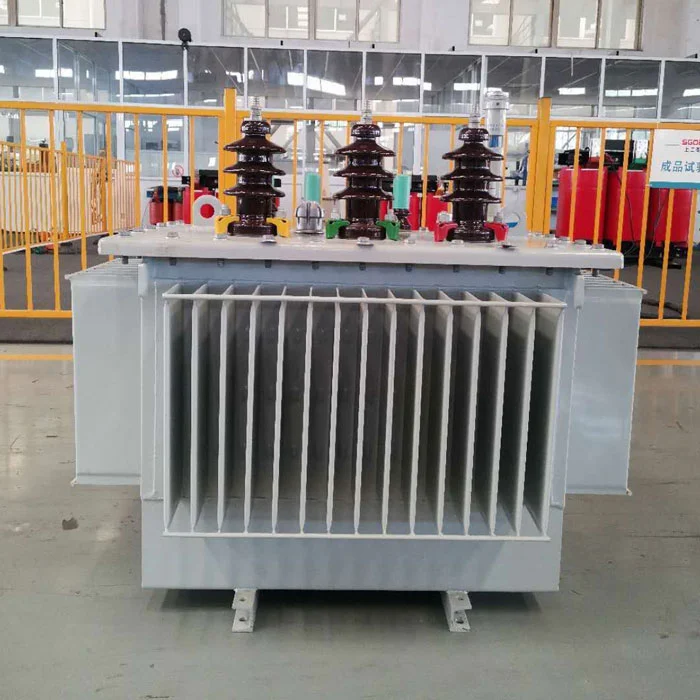

The80Kva Minyak TransformerApa piranti konversi daya sing disegel sing dibangun kanthi inti baja baja sing adhem lan diluncurake nganggo tembaga oksigen. Iki nampilake desain coil spiral kanthi saluran minyak longitudinal kanggo nambah dissipasi panas. Struktur tahan circuit cendhak kanggo ndhukung dhukungan pungkasan kanggo nglindhungi saka surge saiki. Sistem angkat lan sistem posisi khusus njamin stabilitas transportasi.
The80Kva Minyak TransformerBisa digunakake ing sistem panyebaran kutha kanggo tahan fluktuasi awan, lan dissipasi panas sing dicemplungake minyak, mesthekake operasi beban lengkap. Struktur tahan karat kasebut kanthi efektif mblokir karat semprotan uyah ing wilayah pesisir lembab.
Desain kesenjangan minyak jampel sing dikuatake kanggo wilayah sing dhuwur banget nyuda risiko discharge tekanan.
| Model | Kapasitas (KVA) |
HV (Kv) |
Lv (Kv) |
Ora ana Mundhak (Kw) |
Imppendence (%) |
Bobot (Kg) |
Dimensi (L * w * h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0.4 | 0.10 | 4 | 325 | 750 * 470 * 930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800 * 490 * 1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840 * 500 * 1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870 * 510 * 1130 | ||
| S11-m-100/10 | 100 | 0.20 | 4 | 605 | 890 * 520 * 1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920 * 590 * 1150 | ||
| S11-m-160/10 | 160 | 0.27 | 4 | 790 | 1110 * 580 * 1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160 * 620 * 1225 | ||
| S11-m-250/10 | 250 | 0.40 | 4 | 1100 | 1230 * 660 * 1270 | ||
| S11-m-315/10 | 315 | 0.48 | 4 | 1250 | 1250 * 680 * 1300 | ||
| S11-m-400/10 | 400 | 0.57 | 4 | 1550 | 1380 * 750 * 1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430 * 770 * 1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560 * 865 * 1480 | ||
| S11-m-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620 * 880 * 1520 | ||
| S11-m-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830 * 1070 * 1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850 * 1100 * 1660 | ||
| S11-m-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950 * 1290 * 1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090 * 1290 * 1760 | ||
| S11-m-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140 * 1340 * 1910 | ||
| S11-m-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980 * 2050 * 2400 |
Komponen gas sing larut kanthi ajeg dianalisa kanthi analisis kromatografi, lan diagnosis kesalahan internal diaktifake nalika konsentrasi acetylene ora normal. Tingkat minyak dipantau nggunakake indikator jendhela rong warna, lan weker darurat dipecut nalika tingkat minyak mudhun. Tes kekuatan minyak taunan taunan ditindakake, lan filtrasi minyak vakum ditindakake nalika voltase breakdown tiba ing ngisor ambang.
Operasi sing dawa ing ngisor tarif beban tartamtu nyebabake suhu minyak rendah ing80Kva Minyak Transformer, ndadékaké analisis banyu lan kekuatan penebat suda. Pemanasan full-full full dibutuhake kanggo njaga kelarutan banyu ing lenga. Pemanasan otomatis kudu diaktifake nalika shutdown mangsa kanggo njaga suhu minyak.
Langsung test tindakan regring deformasi tumpukan lan mbandhingake karo spektrum referensi. Priksa pamindahan bolts terus kanthi nggandhol, lan gunakake nuanèn laser kanggo verifikasi dimensi axial. Tindakake tes sing ora ana kanggo ngawasi harmonik getar sing ora normal. Yen inti diudhek kanthi pirang-pirang titik, dismantle lan ndandani penebat kasebut.
