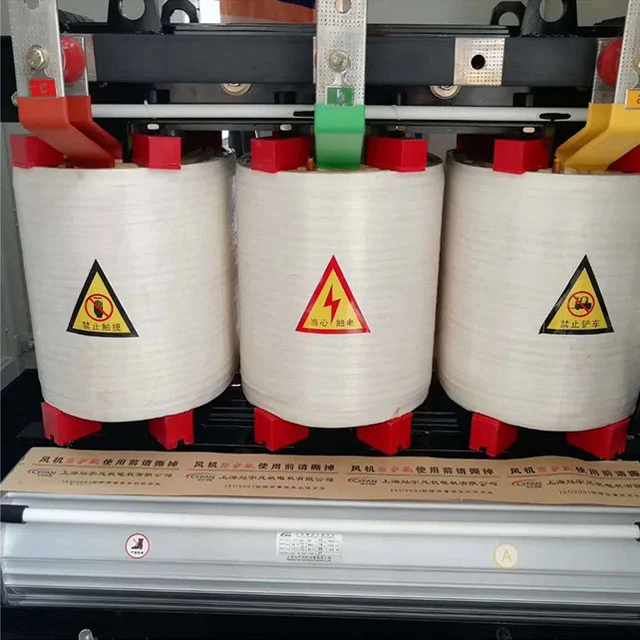

Transformer Kering SGOB 30kva minangka solusi transformasi daya sing serbaguna lan dipercaya sing dirancang kanggo nyukupi kabutuhan industri modern, komersial, lan omah. Konstruksi jinis garing, efisiensi dhuwur, desain kompak, lan sistem proteksi canggih dadi pilihan sing cocog kanggo aplikasi ing ngendi papan dibatesi lan safety paling penting. Kanthi opsi sing bisa disesuaikan lan konstruksi sing kuat, trafo njamin linuwih lan kinerja jangka panjang, dadi tambahan sing migunani kanggo infrastruktur listrik.
Transformer Kering SGOB 30kva minangka solusi transformasi daya kanthi kinerja dhuwur, kompak, lan dipercaya sing dirancang kanggo macem-macem aplikasi ing ngendi papan minangka kendala lan safety sing paling penting. Kanthi kapasitas daya sing dirating 30 kilovolt-ampere (kva), trafo iki dirancang khusus kanggo nyukupi panjaluk setelan industri, komersial, lan omah modern.
Fitur Utama
Konstruksi Tipe Kering:
The transformer's core and windings are encapsulated in a flame-retardant, moisture-resistant, and environmentally friendly material, eliminating the need for insulating oil.
Konstruksi jinis garing iki ndadekake trafo luwih aman kanggo operate lan luwih gampang dijaga, amarga ngilangi risiko bocor minyak lan kobongan.
Efisiensi dhuwur:
The SGOB 30kva Dry Transformer is designed to minimize energy losses during power transfer, ensuring that it operates at high efficiency levels.
Iki nyumbang kanggo ngirit biaya tagihan listrik lan nyuda jejak lingkungan pangguna pungkasan.
Desain kompak:
Kanthi desain sing ramping lan kompak, trafo ngenggoni papan sing paling sithik, saengga cocog kanggo instalasi ing wilayah sing terbatas.
Desain iki uga nggampangake transportasi lan instalasi sing gampang, nyuda biaya lan wektu instalasi sakabèhé.
Sistem Proteksi Lanjut:
Dilengkapi karo sawetara piranti protèktif, kalebu overcurrent, overvoltage, lan relay suhu, trafo menehi pangayoman lengkap marang bentet lan anomali.
Fitur iki njamin safety personel lan peralatan, lan nyegah downtime lan karusakan potensial.
Daya tahan lan linuwih:
Dibangun kanthi bahan berkualitas tinggi lan teknik presisi, trafo dirancang kanggo nahan kaku lingkungan industri lan komersial.
Konstruksi sing kuwat njamin linuwih lan kinerja jangka panjang, nyuda kabutuhan pangopènan lan ndandani.
Pilihan sing bisa disesuaikan:
Transformer Kering SGOB 30kva bisa disesuaikan kanggo nyukupi syarat daya lan kabutuhan aplikasi tartamtu.
Iki kalebu pilihan kanggo macem-macem tingkat voltase, sambungan input lan output, lan konfigurasi soyo tambah, mesthekake yen trafo seamlessly nyawiji menyang infrastruktur electrical ana pangguna pungkasan.
Aplikasi
Transformer Kering SGOB 30kva cocok kanggo macem-macem aplikasi, kalebu:
Bangunan Komersial: Nyedhiyakake daya sing dipercaya kanggo lampu, sistem HVAC, lan peralatan listrik liyane ing bangunan kantor, toko eceran, lan papan komersial liyane.
Setelan Industri: Ndhukung operasi mesin, peralatan, lan jalur produksi ing manufaktur, panyulingan, lan lingkungan industri liyane.
Panggunaan Residential: Nawakake solusi daya sing aman lan efisien kanggo omah lan bisnis cilik, njamin pasokan listrik sing stabil lan dipercaya kanggo kabutuhan saben dina.
Aplikasi Khusus: Cocog kanggo digunakake ing segara, pertambangan, lan lingkungan khusus liyane sing papan diwatesi lan safety minangka prioritas utama.
FITUR PRODUK
Transformer Kering 30kva resin epoksi sing diprodhuksi dening Shanghai Industrial Transformer Co., Ltd. dikembangake lan dirancang kanthi kerjasama karo Institut Riset Transformer Shenyang kanthi ngenalake teknologi asing sing maju. Indeks linuwih produk wis tekan tingkat majeng internasional.
SGOB 30kva Garing Transformer aman, flame-retardant lan geni-bukti, polusi-free, lan bisa langsung diinstal ing tengah mbukak. Iku bebas pangopènan, gampang kanggo nginstal, biaya operasi lengkap kurang, mundhut kurang, kinerja Kelembapan-bukti apik, bisa operate biasane ing 100% asor, lan bisa sijine menyang operasi tanpa wis garing sawise mati. Wis discharge sebagean kurang, gangguan kurang, fungsi boros panas kuwat, lan bisa operate ing 150% dirating mbukak ing kahanan cooling online dipeksa.
Transformer Kering SGOB 30kva saiki akeh digunakake ing bangunan dhuwur, pusat komersial, bandara, stasiun, dermaga, subway, pabrik, stasiun distribusi lemah, platform pengeboran minyak lepas pantai, pembangkit listrik lan papan liyane kanthi lingkungan sing atos lan kahanan panggunaan.
Bahan lan fitur utama
Koil nggunakake kabel tembaga terisolasi kelas F minangka konduktor lan serat kaca lan bahan komposit resin epoksi minangka insulasi. Koefisien ekspansi cedhak karo konduktor tembaga lan nduweni resistensi dampak sing apik, resistensi owah-owahan suhu lan resistensi retak. Kabeh komponen serat kaca lan resin epoksi bisa mateni dhewe lan ora bakal terus diobong. Ing wektu sing padha, kumparan voltase dhuwur dibuwang nganggo resin epoksi ing kahanan vakum 1mbar, lan ora ana umpluk ing jero kumparan, supaya discharge parsial kumparan cilik. Ing wektu sing padha, mundhut trafo dikurangi kanthi efektif.
Inti wesi saka trafo digawe saka 30EH120 seri saka dhuwur-permeabilitas kadhemen-mbalek lembaran baja silikon karo orientasi gandum tertib diimpor saka Nippon Steel, Japan, karo 45 ° joints full-bevel lan papat-tingkat langkah-langkah dening-stacking. Lumahing inti wesi disegel karo cat resin insulating kanggo nyegah kelembapan lan karat, lan loro clamps lan fasteners duwe lapisan protèktif anti-karat. Inti wesi kabeh nganggo rakit wesi sing ora ditumpuk lan struktur piring tarik baja, sing kanthi efektif nyuda mundhut tanpa beban, arus tanpa beban lan gangguan inti wesi.
Kanggo voltase kurang lan kumparan saiki dhuwur, kaku short circuit gedhe nalika short circuit occurs, lan nomer voltase kurang dadi cilik. Sing luwih gedhe saiki voltase kurang, luwih penting masalah ampere-giliran ora stabil nalika jinis kabel nduwurke tumpukan digunakake. Masalah boros panas uga kudu dipikirake. Ing wektu iki, nggunakake foil nduwurke tumpukan kanggo voltase kurang luwih bisa ngatasi masalah ing ndhuwur. Kaping pisanan, produk foil ora duwe giliran sumbu lan sudut spiral nduwurke tumpukan aksial. Ing ampere-giliran saka dhuwur lan kurang voltase windings imbang, lan kaku sumbu trafo cilik nalika short circuit occurs. Kapindho, amarga insulasi sing tipis, saluran udara multi-lapisan bisa disetel ing bakal ing proses, lan masalah boros panas uga luwih apik ditanggulangi. Welding internal coil nganggo welding proteksi xenon ing mesin nduwurke tumpukan foil otomatis, sing nduweni presisi dhuwur, resistance welding kurang, lan ora ana proses welding eksternal. Insulasi DMD digunakake ing antarane lapisan nduwurke tumpukan, lan ujunge disegel lan diobati nganggo resin sawise digulung.
The cross-aliran ndhuwur-ndamu cooling penggemar diadopsi, kang nduweni ciri saka gangguan kurang, tekanan angin dhuwur, katon ayu, etc, lan nambah kapasitas overload saka trafo. Kontrol suhu nganggo pengontrol suhu sing cerdas kanggo nambah safety lan linuwih operasi trafo.
DESKRIPSI PRODUK
Epoxy resin terisolasi jinis garing trafo produk banget aman. Bisa langsung diinstal ing tengah mbukak. Kerjane kanthi apik ing lingkungan kelembapan 100% tanpa pangatusan sadurunge. Wis akeh digunakake ing lapangan konstruksi, pusat komersial, bandara, stasiun, pelabuhan, subway, pabrik, stasiun distribusi daya lemah, platform pengeboran minyak lepas pantai, pembangkit listrik dll.
FITUR PRODUK
● Tahan geni
● Kelembapan resistance
● pangopènan lan instalasi gampang
● Mlaku kanthi apik sajrone kahanan lingkungan sing atos
● Produk non-polusi
● Low mundhut sak operasi lengkap
PARAMETER
| MODEL |
NO LOAD LOSS (W) |
LOAD LOSS (120%) |
IMPENDENCE (%) |
NOLOAD SAIKI (%) |
TINGKAT SUMUT (Lpa) dB |
BOOT (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | UKURAN (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | KAPASITAS (KVA) | LENGKA (MM) |
Jembar (MM) | Dhuwur (MM) |
LONGITUDINAL (MM) | HORIZONTAL (MM) | BOOT (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFIL PERUSAHAAN
Shanghai Industry Transformers Co., Ltd (SGOB) minangka pemasok peralatan distribusi listrik lengkap. Produk kita kalebu:
● Trafo kacemplungaken lenga
● 35KV oil-immersed transformers
● Expoxy resin jampel garing-jinis trafo daya
● Transformer distribusi paduan amorf
● Photovoltaic transformers
● trafo daya angin
● Transformers gardu kothak-gaya
Perusahaan kita didegake ing taun 2007 lan saiki duwe bengkel 40,000sqm lan luwih saka 200 karyawan. Produk kita akeh digunakake ing macem-macem industri kayata pembangkit listrik lan distribusi, produksi batu bara, metalurgi, minyak lan gas, bahan kimia, konstruksi, pelabuhan, bandara, sepur lan infrastruktur kotamadya.
Kita uga gawé peralatan sing gegandhengan kayata lemari listrik lan enclosures, kothak switchgear Saiki, kita ngembangaken baris produk kita menyang wilayah-related daya liyane kaya konektor shrink panas, kabel listrik lan peralatan mechanical gadhah etc. Kita goal kanggo mbangun siji-mandeg peralatan listrik lan platform sumber bagean kanggo basis pelanggan global kita.
Kita ngandelake sistem kontrol kualitas sing ketat kanggo ngirim produk kanthi kualitas sing paling dhuwur. Saka 200 karyawan, 46 minangka pengalaman insinyur. Sistem kualitas kita kalebu kualifikasi kanggo:
● Pusat Pengawasan Kualitas Transformers Nasional China
● Sistem Manajemen Mutu ISO-9001:2008
● ISO-14001:2004 Sistem Manajemen Lingkungan
● Sistem Kesehatan lan Keamanan OHSMS18000
Paten kita:
Our production and quality testing capabilities include:
● Automatic foil winding
● Digital silikon baja sheeting lan slitting
● Kanthi otomatis vakum pangatusan open lan baris varnish
● HAEFLY discharge sebagean tester
● HAEFLY daya analyzer
● HAEFLY harmonik analyzer
Asil kasebut minangka produk efisiensi dhuwur, boros daya sing luwih murah lan swara sing sithik kanggo nggedhekake investasi infrastruktur sampeyan.
