Ing sektor industri, trafo garing SGOB 80kva efisiensi dhuwur iki nduweni peran penting ing mesin lan otomatisasi proses, njamin operasi lan sistem tugas abot sing lancar. Kemampuan kanggo nangani beban daya sing dhuwur ndadekake dheweke cocog kanggo aplikasi kayata manufaktur, pertambangan, lan produksi energi, sing linuwih lan efisiensi sing paling penting. Konstruksi trafo jinis garing iki ngilangi risiko bocor minyak lan kobongan, nambah safety lan nyuda downtime.
SGOB 80kva Dry Transformer minangka komponèn pivotal ing industri listrik, dadi link penting ing distribusi lan panggunaan energi listrik ing macem-macem sektor. Kanthi kapasitas daya sing dirating 80 kilovolt-ampere (kva), trafo iki dirancang kanggo nyukupi kabutuhan daya sing beda-beda kanggo aplikasi industri, komersial, lan omah.
Kajaba iku, industri trafo garing 80kva efisiensi dhuwur SGOB terus berkembang, didorong dening kemajuan teknologi lan ilmu material. Produsen nandur modal ing riset lan pangembangan kanggo nambah efisiensi, daya tahan, lan fitur safety trafo. Iki kalebu panggunaan bahan canggih, kayata resin epoksi lan baja silikon, kanggo nambah kinerja termal lan listrik trafo.
Kajaba iku, industri fokus ing kustomisasi lan keluwesan kanggo nyukupi kabutuhan daya unik saka macem-macem aplikasi. Produsen nawakake macem-macem pilihan, kalebu macem-macem tingkat voltase, sambungan input lan output, lan konfigurasi sing dipasang, ngidini pangguna pungkasan bisa ngatur trafo kanggo syarat tartamtu.
Kepatuhan peraturan minangka aspek kritis liyane saka industri trafo garing SGOB 80kva. Produsen kudu netepi standar safety lan kinerja sing ditemtokake dening badan pangaturan kanggo njamin linuwih lan safety transformer. Iki kalebu nganakake tes lan proses sertifikasi sing ketat kanggo verifikasi kepatuhan trafo karo standar lan peraturan industri.
Ing endi80kva Trafo jinis garing digunakake?
Ing sektor industri, trafo garing SGOB 80kva nduweni peran penting ing mesin lan otomatisasi proses, njamin operasi lan sistem tugas abot. Kemampuan kanggo nangani beban daya sing dhuwur ndadekake dheweke cocog kanggo aplikasi kayata manufaktur, pertambangan, lan produksi energi, sing linuwih lan efisiensi sing paling penting. Konstruksi trafo jinis garing iki ngilangi risiko bocor minyak lan kobongan, nambah safety lan nyuda downtime.
Ing sektor komersial, trafo garing SGOB 80kva penting kanggo nguwasani macem-macem operasi bisnis, kalebu toko, gedung perkantoran, lan fasilitas kesehatan. Desain sing kompak lan gampang dipasang nggawe dheweke cocog kanggo dipasang ing papan sing sempit, nyuda gangguan sajrone instalasi lan pangopènan. Operasi efisien energi transformer uga nyumbang kanggo ngirit biaya lan kelestarian lingkungan, selaras karo fokus industri ing solusi energi ijo.
Aplikasi omah uga entuk manfaat saka versatility lan linuwih trafo garing 80kva. Ing omah lan apartemen, trafo iki nyedhiyakake pasokan listrik sing stabil lan aman kanggo macem-macem peralatan lan sistem, supaya kegiatan urip saben dina ora diganggu. Kemampuan kanggo nangani macem-macem beban lan adaptasi karo panjaluk daya puncak ndadekake pilihan sing bisa dipercaya kanggo rumah tangga modern.
FITUR PRODUK

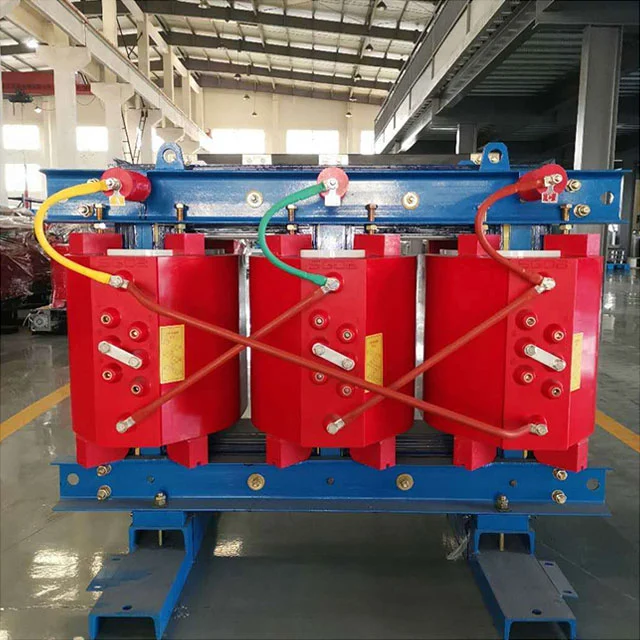

Trafo Distribusi Daya Listrik Tipe Kering 80kva kita diprodhuksi dening Shanghai Industrial Transformer Co., Ltd. dikembangake lan dirancang kanthi kerjasama karo Institut Riset Transformer Shenyang kanthi ngenalake teknologi asing sing canggih. Indeks linuwih produk wis tekan tingkat majeng internasional.

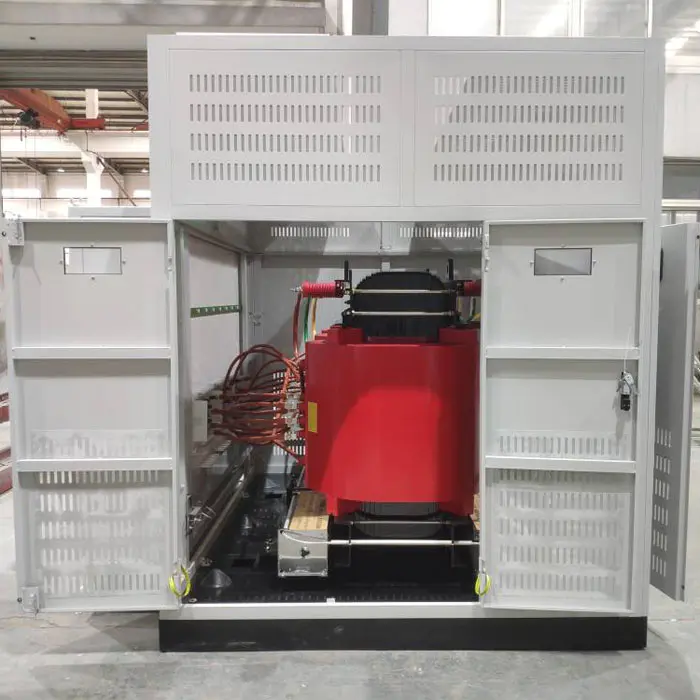

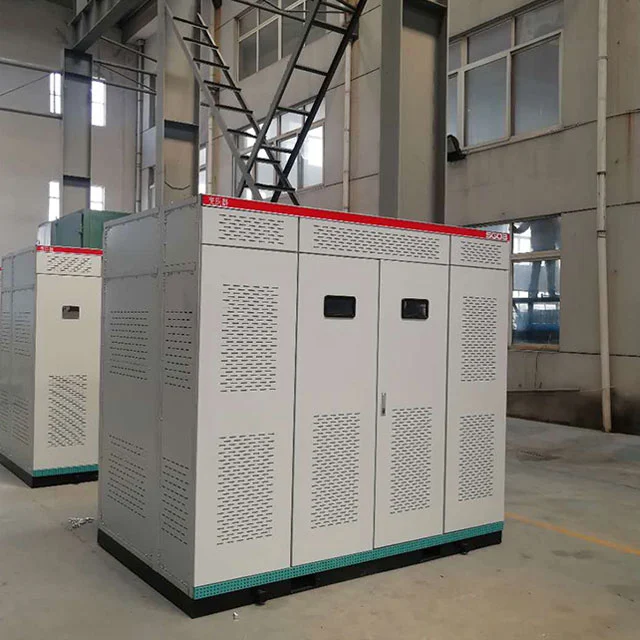

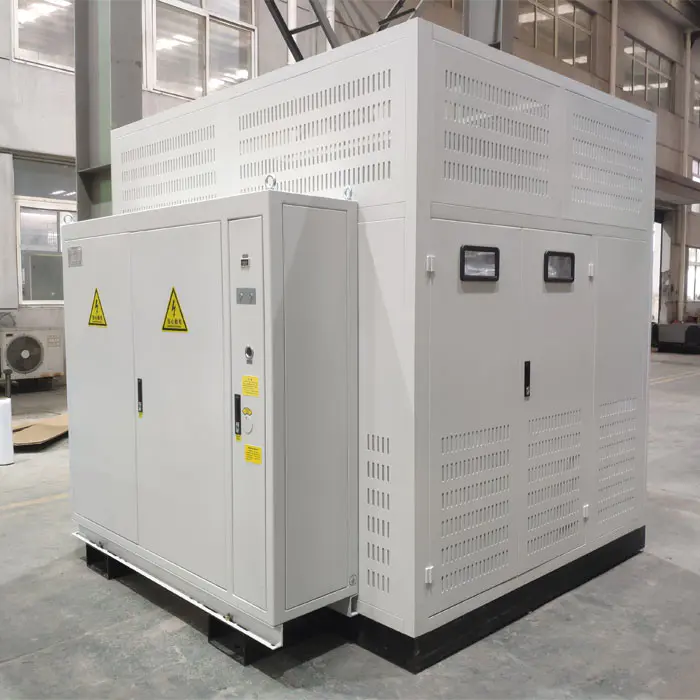

SGOB 80kva Garing Transformer aman, flame-retardant lan geni-bukti, polusi-free, lan bisa langsung diinstal ing tengah mbukak. Iku bebas pangopènan, gampang kanggo nginstal, biaya operasi lengkap kurang, mundhut kurang, kinerja Kelembapan-bukti apik, bisa operate biasane ing 100% asor, lan bisa sijine menyang operasi tanpa wis garing sawise mati. Wis discharge sebagean kurang, gangguan kurang, fungsi boros panas kuwat, lan bisa operate ing 150% dirating mbukak ing kahanan cooling online dipeksa.
Transformer Kering SGOB 80kva saiki akeh digunakake ing bangunan dhuwur, pusat komersial, bandara, stasiun, dermaga, subway, pabrik, stasiun distribusi lemah, platform pengeboran minyak lepas pantai, pembangkit listrik lan papan liyane kanthi lingkungan sing atos lan kahanan panggunaan.
Bahan lan fitur utama

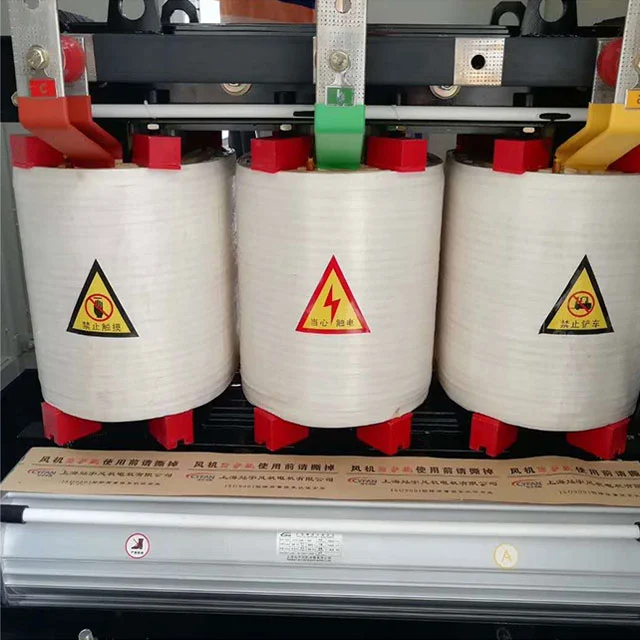

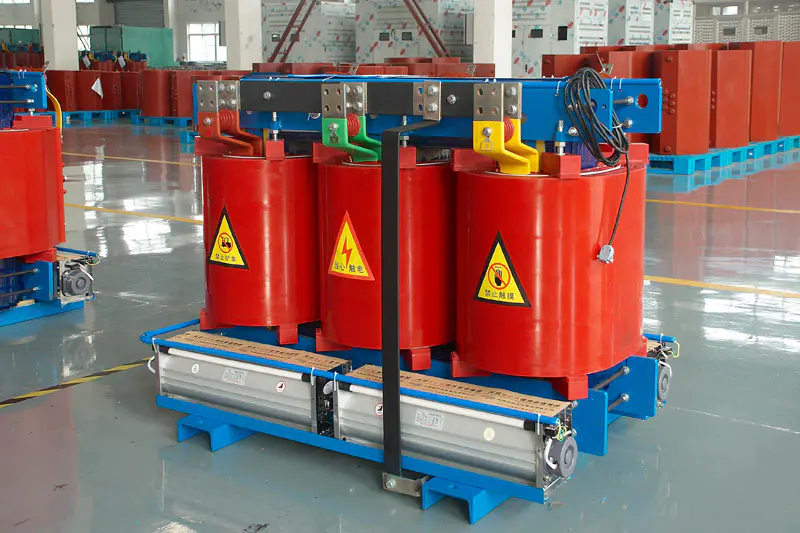

Koil nggunakake kabel tembaga terisolasi kelas F minangka konduktor lan serat kaca lan bahan komposit resin epoksi minangka insulasi. Koefisien ekspansi cedhak karo konduktor tembaga lan nduweni resistensi dampak sing apik, resistensi owah-owahan suhu lan resistensi retak. Kabeh komponen serat kaca lan resin epoksi bisa mateni dhewe lan ora bakal terus diobong. Ing wektu sing padha, kumparan voltase dhuwur dibuwang nganggo resin epoksi ing kahanan vakum 1mbar, lan ora ana umpluk ing jero kumparan, supaya discharge parsial kumparan cilik. Ing wektu sing padha, mundhut trafo dikurangi kanthi efektif.
Inti wesi saka trafo digawe saka 30EH120 seri saka dhuwur-permeabilitas kadhemen-mbalek lembaran baja silikon karo orientasi gandum tertib diimpor saka Nippon Steel, Japan, karo 45 ° joints full-bevel lan papat-tingkat langkah-langkah dening-stacking. Lumahing inti wesi disegel karo cat resin insulating kanggo nyegah kelembapan lan karat, lan loro clamps lan fasteners duwe lapisan protèktif anti-karat. Kabeh inti wesi adopts rakit wesi non-dibandhingke lan struktur piring tarik baja, kang èfèktif nyuda mundhut tanpa mbukak, saiki ora mbukak lan gangguan inti wesi.
Kanggo voltase kurang lan kumparan saiki dhuwur, kaku short circuit gedhe nalika short circuit occurs, lan nomer voltase kurang dadi cilik. Sing luwih gedhe saiki voltase kurang, sing luwih penting masalah ampere-giliran ora stabil nalika jinis kabel nduwurke tumpukan digunakake. Masalah boros panas uga kudu dipikirake. Ing wektu iki, nggunakake foil nduwurke tumpukan kanggo voltase kurang luwih bisa ngatasi masalah ing ndhuwur. Kaping pisanan, produk foil ora duwe giliran aksial lan sudut spiral nduwurke tumpukan aksial. Ing ampere-giliran saka dhuwur lan kurang voltase windings imbang, lan kaku sumbu trafo cilik nalika short circuit occurs. Kapindho, amarga insulasi sing tipis, saluran udara multi-lapisan bisa disetel ing bakal ing proses, lan masalah boros panas uga luwih apik ditanggulangi. Welding internal coil nganggo welding proteksi xenon ing mesin nduwurke tumpukan foil otomatis, sing nduweni presisi dhuwur, resistance welding kurang, lan ora ana proses welding eksternal. Insulasi DMD digunakake ing antarane lapisan nduwurke tumpukan, lan ujunge disegel lan diobati nganggo resin sawise digulung.
Penggemar cooling top-blowing cross-aliran diadopsi, sing nduweni karakteristik swara sing kurang, tekanan angin dhuwur, penampilan sing ayu, lan liya-liyane, lan nambah kapasitas kakehan trafo. Kontrol suhu nganggo pengontrol suhu sing cerdas kanggo nambah safety lan linuwih operasi trafo.
DESKRIPSI PRODUK

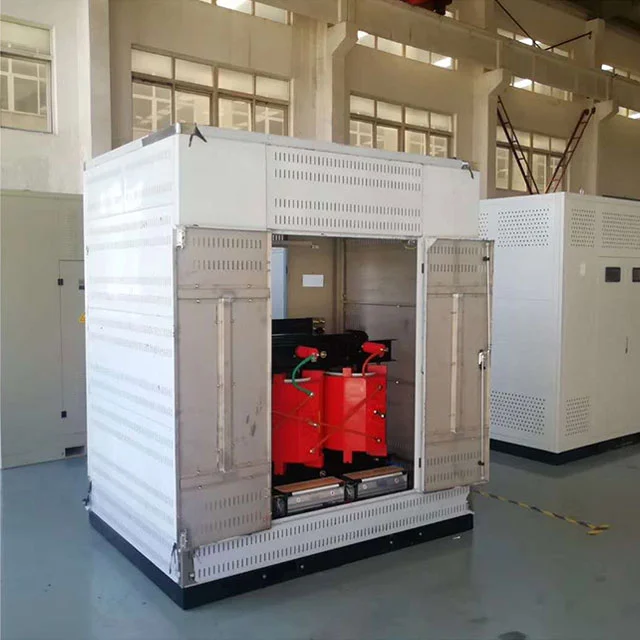

Iki 80 kva Epoxy resin terisolasi jinis trafo garing produk banget aman. Bisa langsung diinstal ing tengah mbukak. Kerjane kanthi apik ing lingkungan kelembapan 100% tanpa pangatusan sadurunge. Wis akeh digunakake ing lapangan konstruksi, pusat komersial, bandara, stasiun, pelabuhan, subway, pabrik, stasiun distribusi daya lemah, platform pengeboran minyak lepas pantai, pembangkit listrik dll.
FITUR PRODUK
● Tahan geni
● Kelembapan resistance
● pangopènan lan instalasi gampang
● Mlaku kanthi apik sajrone kahanan lingkungan sing atos
● Produk non-polusi
● Low mundhut sak operasi lengkap
PARAMETER
| MODEL | TANPA LOAD (W) |
MOTO LOSS (120%) |
IMPENDENCE (%) |
NOLOAD SAIKI (%) |
TINGKAT SUMUT (Lpa) dB |
BOOT (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |

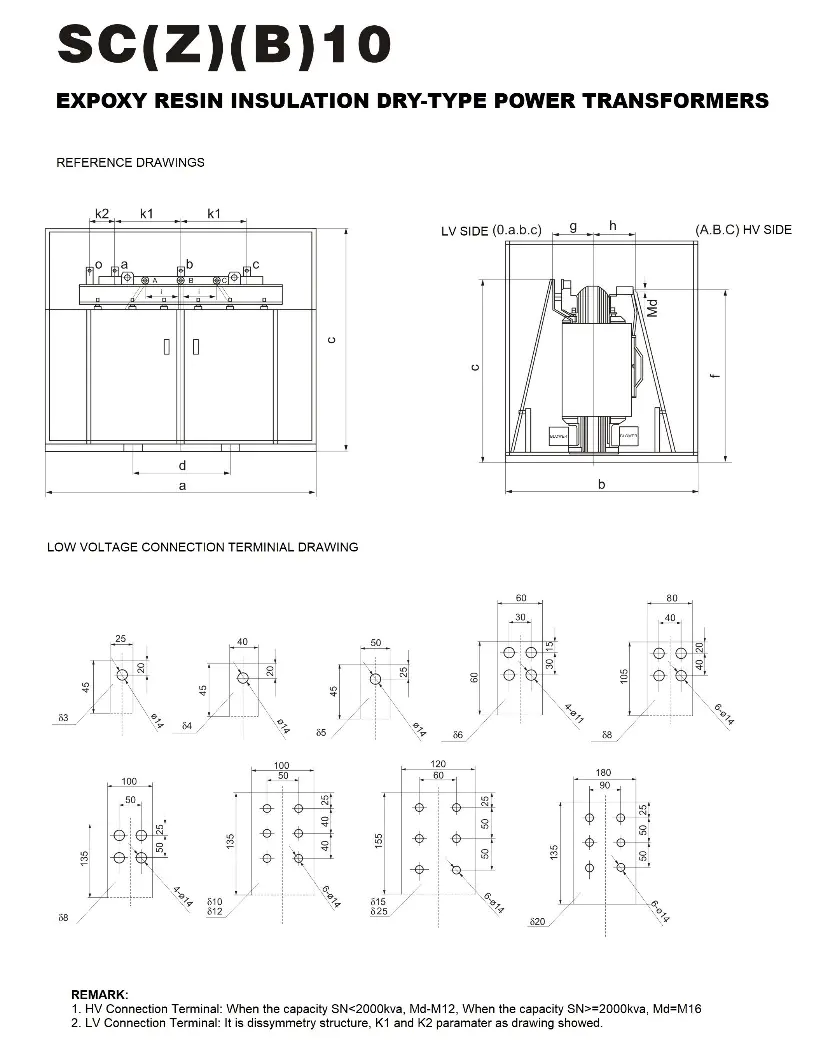

| MODEL | UKURAN (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | KAPASITAS (KVA) | LENGKA (MM) |
Jembar (MM) | Dhuwur (MM) |
LONGITUDINAL (MM) | HORIZONTAL (MM) | BOOT (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFIL MEREK
Shanghai Industry Transformers Co., Ltd (SGOB) minangka pemasok peralatan distribusi listrik lengkap. Produk kita kalebu:
● Trafo kacemplungaken lenga
● 35KV trafo kacemplungaken lenga
● Expoxy resin jampel garing-jinis trafo daya
● Transformer distribusi paduan amorf
● trafo photovoltaic
● Transformers daya angin
● Transformers gardu kothak-gaya

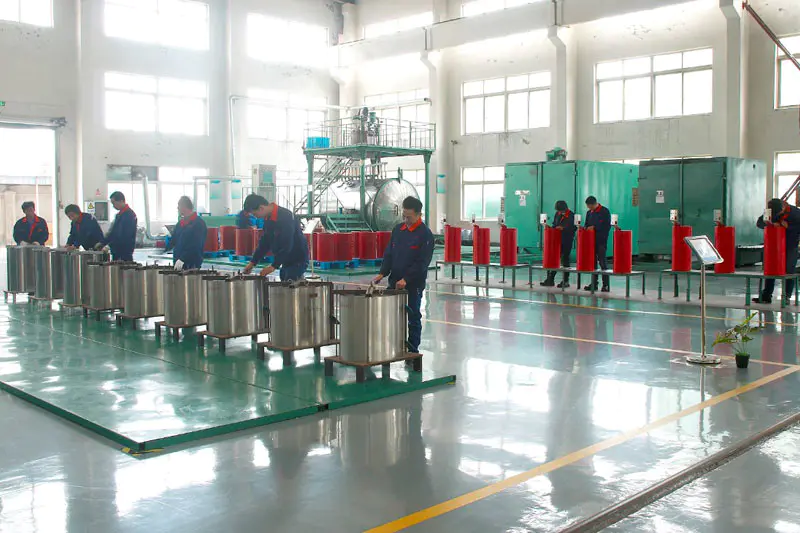

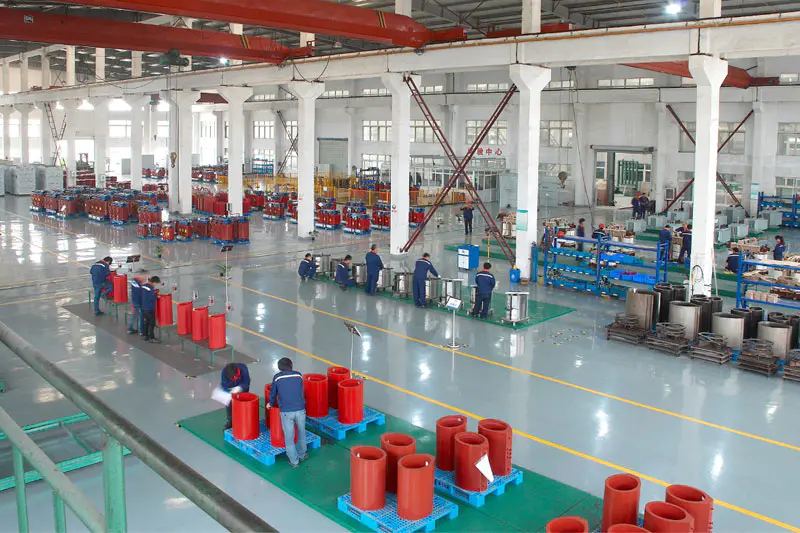

Perusahaan kita didegake ing taun 2007 lan saiki duwe bengkel 40,000sqm lan luwih saka 200 karyawan. Produk kita akeh digunakake ing macem-macem industri kayata pembangkit listrik lan distribusi, produksi batu bara, metalurgi, minyak lan gas, bahan kimia, konstruksi, pelabuhan, bandara, sepur lan infrastruktur kotamadya.
Kita uga gawé peralatan related kayata lemantun electrical lan enclosures, kothak switchgear Saiki, kita ngembangaken baris produk kita menyang wilayah-related daya liyane kaya konektor shrink panas, kabel electrical lan peralatan mechanical gadhah etc. Kita goal kanggo mbangun siji-mandeg peralatan electrical lan bagean sumber platform kanggo basis customer global kita.
Kita ngandelake sistem kontrol kualitas sing ketat kanggo ngirim produk kanthi kualitas sing paling dhuwur. Saka 200 karyawan, 46 minangka pengalaman insinyur. Sistem kualitas kita kalebu kualifikasi kanggo:
● Pusat Pengawasan Kualitas Transformers Nasional China
● Sistem Manajemen Mutu ISO-9001:2008
● ISO-14001:2004 Sistem Manajemen Lingkungan
● Sistem Kesehatan lan Keamanan OHSMS18000
Paten kita:

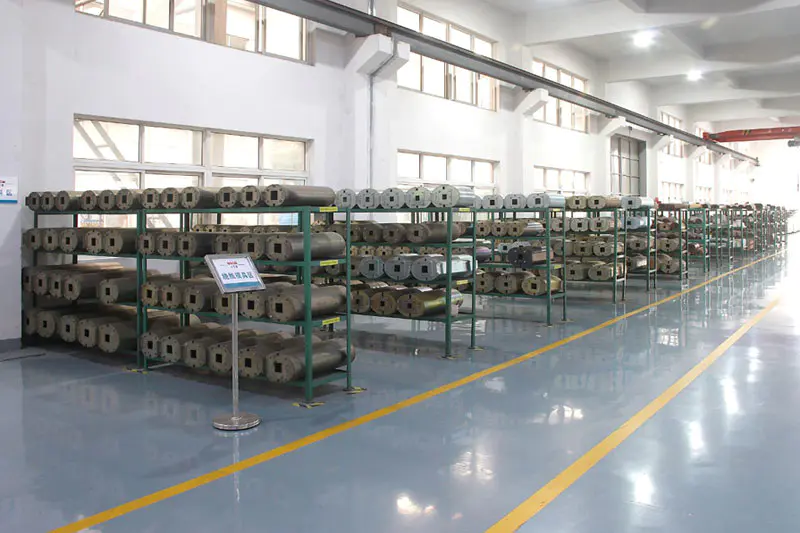

Kapabilitas tes produksi lan kualitas kalebu:
● Penggulungan foil otomatis
● Digital silikon baja sheeting lan slitting
● Kanthi otomatis vakum pangatusan open lan baris varnish
● HAEFLY discharge sebagean tester
● HAEFLY daya analyzer
● HAEFLY harmonic analyzer
Asil kasebut minangka produk efisiensi dhuwur, boros daya sing luwih murah lan swara sing sithik kanggo nggedhekake investasi infrastruktur sampeyan.
