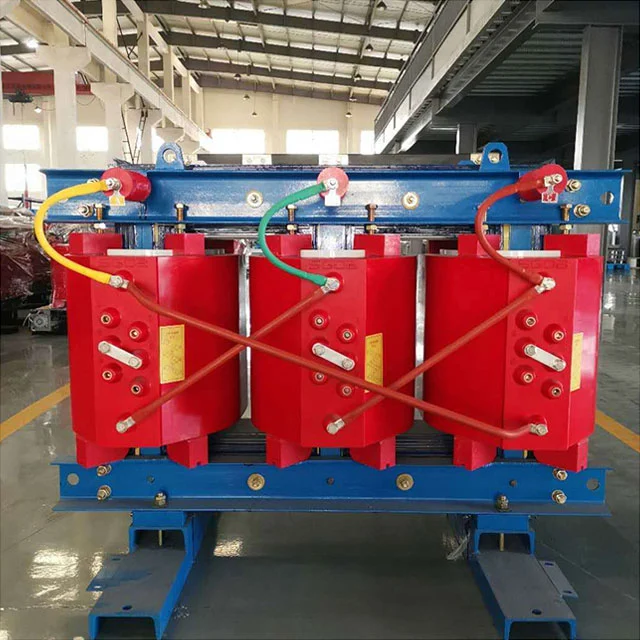

Minangka pabrikan profesional, SGOB kepengin nyedhiyani sampeyan kanthi kualitas 3 taun suwene telung tahap garing 50hz, yaiku piranti konversi telung phase tanpa medium penebat. Dirancang kanggo wilayah njero ruangan lan lingkungan, kalebu kategori transmisi lan kategori inti inti.
THINE THE 2KVA TIGA THINE 50HZ THE 50HZ TRANSHERD DIPANGGIHAN DIPANGGIH BY Produsen Profesional China
Sistem tumpukan ngetrapake konduktor tembaga lan insulasi kaca sing dikuatake nganggo serat kaca, sing dibentuk dadi awak panyegel banget dening komposensi vakum.
Intine saka telung taun telung taun 50hz Tipe Tipe transformer nggunakake sheet baja silikon berorientasi gandum kanthi laminasi lapisan lapisan sing serong, lan permukaan ditutup lapisan cat kelembapan. Saluran Dissipasi Kalor dirancang karo wacana udara sarang madu sing dimensi, lan dissipasi panas diwujudake kanthi aktif kanthi bantuan penggemar wiwitan sing bisa dikontrol suhu.
Bar tembaga tahan karat kanggo nyambung terminal, ndhukung akses kabel bidirectional. Shell kasebut nganggo teknologi semprotan baja sing adhem sing adhem, lan antarmuka instalasi kejut sing kaget banget ing sisih ngisor.
Sajrone operasi, saluran ventilasi kudu dibebasake bledug, lan klumpukan bledug ing saluran ventilasi bakal di resiki kanthi rutin karo peralatan koleksi debu negatif. Priksa kanthi cepet kanggo nyambungake terminal sapisan saben nem wulan, lan ngunci maneh kanthi urutan karo torsi wrench. Tes resistance insulasi kudu ditindakake nalika asor luwih murah tinimbang nilai watesan. Copot kabeh sambungan njaba sadurunge pangukuran. Sawise gagal tenaga dadakan, peralatan kasebut kudu diidini nganti suhu selaras karo suhu sekitar sadurunge miwiti maneh. Pelarut kimia dilarang kanggo ngresiki permukaan cangkang. Mung pengangkatan netral sing bisa digunakake kanggo ngilangke.
200KVA telung tahap garing garing digunakake ing ruangan distribusi kompleks komersial, bangunan dhuwur-sumber daya darurat, pusat procision, pusat procisi stasiun lan pusat kontrol stasiun liyane sing mbutuhake Fire lan Perlindhungan jeblugan.
Dibandhingake karo transformer jinis kerusuhan konvensional, proses pemutus vakum taun 200hz ngilangi celah udara ing jero tembok, lan disusupi sebagian luwih murah tinimbang sing ora disegel. Kelainan ekspansi termal lan konduktor tembaga sing cocog kanggo ngindhari lapisan insulasi sing disebabake dening muter termal. Efisiensi ijol-ijolan panas saka struktur pembuangan panas telung dimensi telung fins tradisional, lan suhu mundhak dikurangi ing beban sing padha. Teknologi inti kabeh sendi sing cenderung nyuda kerugian sirkuit magnetik, lan saiki ora ana sing luwih apik tinimbang tingkat industri umum. Lapisan pencegahan karat omah pelindung ngliwati semprotan uyah tes sing akselerasi, lan ora ana risiko korosi kanggo bagean logam ing lingkungan sing teles.
| Model | Ora ana Mundhak (W) |
Muas (120%) |
Imppendence (%) |
No dolar saiki (%) |
Tingkat Bising (Lpa) db |
Bobot (Kg) |
| SC (B) 10-30 / 10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| Sc (b) 10-50 / 10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80 / 10 | 380 | 1460 | 1.7 | 59 | 590 | |
| Sc (b) 10-100 / 10 | 410 | 1670 | 1.7 | 59 | 640 | |
| Sc (b) 10-125 / 10 | 470 | 1960 | 1.5 | 60 | 670 | |
| Sc (b) 10-160 / 10 | 550 | 2250 | 1.5 | 60 | 870 | |
| Sc (b) 10-200 / 10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| Sc (b) 10-250 / 10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| Sc (b) 10-315 / 10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400 / 10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500 / 10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| Sc (b) 10-630 / 10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800 / 10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| Sc (b) 10-1000 / 10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| Sc (b) 10-1250 / 10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| Sc (b) 10-1600 / 10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| Sc (b) 10-2000 / 10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| Sc (b) 10-2500 / 10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150 / 10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000 / 10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| Model | Dimensi (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (b) 10-30 / 10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (b) 10-50 / 10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (b) 10-80 / 10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (b) 10-100 / 10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (b) 10-125 / 10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (b) 10-160 / 10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (b) 10-200 / 10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (b) 10-250 / 10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (b) 10-315 / 10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (b) 10-400 / 10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (b) 10-500 / 10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (b) 10-630 / 10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (Z) (b) 10-800 / 10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (b) 10-1000 / 10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (b) 10-1250 / 10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (b) 10-1600 / 10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (b) 10-2000 / 10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (b) 10-2500 / 10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (b) 10-3150 / 10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (b) 10-4000 / 10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| Model | Kapasitas (KVA) | Dawane (Mm) |
Jembar (MM) | Dhuwur (Mm) |
Longitudinal (MM) | Horisontal (MM) | Bobot (kg) |
| SC (Z) (b) 10-30 / 10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (b) 10-50 / 10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (b) 10-80 / 10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (b) 10-100 / 10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (b) 10-125 / 10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (b) 10-160 / 10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (b) 10-200 / 10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (b) 10-250 / 10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (b) 10-315 / 10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (b) 10-400 / 10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (b) 10-500 / 10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (b) 10-630 / 10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (Z) (b) 10-800 / 10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (b) 10-1000 / 10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (b) 10-1250 / 10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (b) 10-1600 / 10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (b) 10-2000 / 10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (b) 10-2500 / 10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (b) 10-3150 / 10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (b) 10-4000 / 10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Apa struktur pendinginan telung dimensi mbutuhake pangopènan tambahan?
Modul penggemar nganggo desain segel sing nggawa, lan bisa diganti kanthi wutuh sawise wektu operasi sing diklumpukake tekan ambang, tanpa lubrication lan pangopènan.
Kepiye cara nyegah karat terminal ing wilayah pesisir kanthi kabut uyah sing dhuwur?
Plating kontak 200kva Tipe Type 50hz minangka proses komposisi sing multilyer kanthi macem-macem pilihan proteksi lengan terminal sing bisa diinstal kanggo ngisolasi kontak semprotan uyah.
