The SGOB 4000kva Dry Transformer represents a state-of-the-art electrical equipment tailored to satisfy the stringent power requirements of both industrial and commercial environments. Boasting a power capacity of 4000 kilovolt-amperes (kva), this transformer delivers exceptional performance, reliability, and efficiency, positioning it as the preferred option for enterprises demanding high-capacity power solutions.
Transformer Kering SGOB 4000kva minangka solusi daya sing kuat lan efisien kanggo aplikasi sing nuntut. Desain sing ramah lingkungan, jejak sing kompak, pilihan sing bisa disesuaikan, lan tundhuk karo standar industri dadi pilihan sing apik kanggo bisnis sing mbutuhake solusi listrik kanthi kinerja dhuwur lan lestari. Kanthi sistem pendinginan canggih lan desain hemat energi, trafo nawakake bisnis cara sing dipercaya lan larang regane kanggo nyukupi kabutuhan tenaga, njamin operasi sing lancar lan efisien.
Desain jinis garing trafo ngilangi risiko bocor lenga, dadi pilihan sing ramah lingkungan lan lestari. Desain iki uga mesthekake yen trafo bisa gampang diinstal lan dilakokno ing macem-macem lingkungan, kalebu sing duwe alangan papan. Jejak sing kompak lan mbangun Transformer Kering SGOB 4000kva dadi pilihan sing apik kanggo bisnis sing butuh solusi sing kuat nanging ngirit ruang.
Transformer Kering SGOB 4000kva dilengkapi sistem pendinginan canggih sing njaga suhu operasi sing optimal, nyuda polusi swara lan ngasilake panas. Iki njamin trafo mlaku kanthi tenang lan efisien, nyuda konsumsi energi lan biaya operasional. Desain trafo sing efisien energi uga nyilikake kerugian daya lan maksimalake pangiriman daya menyang beban, luwih nyuda tagihan energi lan jejak karbon.
Desain modular trafo ngidini akses lan pangopènan sing gampang, nyuda downtime lan ndawakake umur trafo. Iki uga nawakake macem-macem pilihan sing bisa disesuaikan supaya cocog karo macem-macem aplikasi, ngidini bisnis ngatur trafo kanggo kabutuhan unik. Fleksibilitas iki ndadekake SGOB 4000kva Dry Transformer pilihan banget kanggo bisnis sing mbutuhake solusi daya Versatile lan adaptable.
Saliyane kinerja sing kuat lan opsi sing bisa disesuaikan, Transformer Kering SGOB 4000kva nyukupi kabeh standar lan peraturan industri sing relevan. Iki mesthekake yen trafo aman lan tundhuk ing kabeh aplikasi, nyedhiyakake bisnis kanthi tentrem lan nyuda risiko bebaya safety potensial.
FITUR PRODUK
Transformer Kering 4000kva resin epoksi sing diprodhuksi dening Shanghai Industrial Transformer Co., Ltd. dikembangake lan dirancang kanthi kerjasama karo Institut Riset Transformer Shenyang kanthi ngenalake teknologi asing sing maju. Indeks linuwih produk wis tekan tingkat majeng internasional.
SGOB 4000kva Garing Transformer aman, flame-retardant lan geni-bukti, polusi-free, lan bisa langsung diinstal ing tengah mbukak. Iku bebas pangopènan, gampang kanggo nginstal, biaya operasi lengkap kurang, mundhut kurang, kinerja Kelembapan-bukti apik, bisa operate biasane ing 100% asor, lan bisa sijine menyang operasi tanpa wis garing sawise mati. Wis discharge sebagean kurang, gangguan kurang, fungsi boros panas kuwat, lan bisa operate ing 150% dirating mbukak ing kahanan cooling online dipeksa.
Transformer Kering SGOB 4000kva saiki akeh digunakake ing bangunan dhuwur, pusat komersial, bandara, stasiun, dermaga, subway, pabrik, stasiun distribusi lemah, platform pengeboran minyak lepas pantai, pembangkit listrik lan papan liyane kanthi lingkungan sing atos lan kahanan panggunaan.
Bahan lan fitur utama

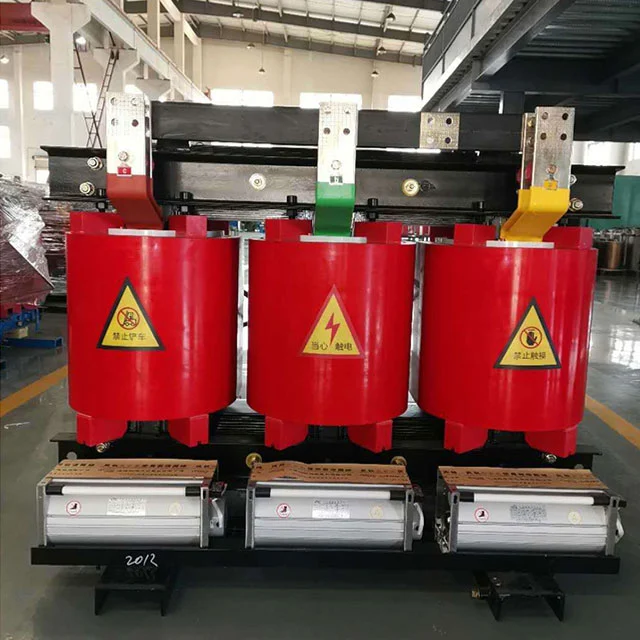

Koil nggunakake kabel tembaga terisolasi kelas F minangka konduktor lan serat kaca lan bahan komposit resin epoksi minangka insulasi. Koefisien ekspansi cedhak karo konduktor tembaga lan nduweni resistensi dampak sing apik, resistensi owah-owahan suhu lan resistensi retak. Kabeh komponen serat kaca lan resin epoksi bisa mateni dhewe lan ora bakal terus diobong. Ing wektu sing padha, kumparan voltase dhuwur dibuwang nganggo resin epoksi ing kahanan vakum 1mbar, lan ora ana umpluk ing jero kumparan, supaya discharge parsial kumparan cilik. Ing wektu sing padha, mundhut trafo dikurangi kanthi efektif.
Inti wesi saka trafo digawe saka 30EH120 seri saka dhuwur-permeabilitas kadhemen-mbalek lembaran baja silikon karo orientasi gandum tertib diimpor saka Nippon Steel, Japan, karo 45 ° joints full-bevel lan papat-tingkat langkah-langkah dening-stacking. Lumahing inti wesi disegel karo cat resin insulating kanggo nyegah kelembapan lan karat, lan loro clamps lan fasteners duwe lapisan protèktif anti-karat. Inti wesi kabeh nganggo rakit wesi sing ora ditumpuk lan struktur piring tarik baja, sing kanthi efektif nyuda mundhut tanpa beban, arus tanpa beban lan gangguan inti wesi.
Kanggo voltase kurang lan kumparan saiki dhuwur, kaku short circuit gedhe nalika short circuit occurs, lan nomer voltase kurang dadi cilik. Sing luwih gedhe saiki voltase kurang, luwih penting masalah ampere-giliran ora stabil nalika jinis kabel nduwurke tumpukan digunakake. Masalah boros panas uga kudu dipikirake. Ing wektu iki, nggunakake foil nduwurke tumpukan kanggo voltase kurang luwih bisa ngatasi masalah ing ndhuwur. Kaping pisanan, produk foil ora duwe giliran sumbu lan sudut spiral nduwurke tumpukan aksial. Ing ampere-giliran saka dhuwur lan kurang voltase windings imbang, lan kaku sumbu trafo cilik nalika short circuit occurs. Kapindho, amarga insulasi sing tipis, saluran udara multi-lapisan bisa disetel ing bakal ing proses, lan masalah boros panas uga luwih apik ditanggulangi. Welding internal coil nganggo welding proteksi xenon ing mesin nduwurke tumpukan foil otomatis, sing nduweni presisi dhuwur, resistance welding kurang, lan ora ana proses welding eksternal. Insulasi DMD digunakake ing antarane lapisan nduwurke tumpukan, lan ujunge disegel lan diobati nganggo resin sawise digulung.
The cross-aliran ndhuwur-ndamu cooling penggemar diadopsi, kang nduweni ciri saka gangguan kurang, tekanan angin dhuwur, katon ayu, etc, lan nambah kapasitas overload saka trafo. Kontrol suhu nganggo pengontrol suhu sing cerdas kanggo nambah safety lan linuwih operasi trafo.
DESKRIPSI PRODUK
Epoxy resin terisolasi jinis garing trafo produk banget aman. Bisa langsung diinstal ing tengah mbukak. Kerjane kanthi apik ing lingkungan kelembapan 100% tanpa pangatusan sadurunge. Wis akeh digunakake ing lapangan konstruksi, pusat komersial, bandara, stasiun, pelabuhan, subway, pabrik, stasiun distribusi daya lemah, platform pengeboran minyak lepas pantai, pembangkit listrik dll.
FITUR PRODUK
● Tahan geni
● Kelembapan resistance
● pangopènan lan instalasi gampang
● Mlaku kanthi apik sajrone kahanan lingkungan sing atos
● Produk non-polusi
● Low mundhut sak operasi lengkap
PARAMETER
| MODEL | Ora LOAD LOAD (W) |
MOTO LOSS (120%) |
IMPENDENCE (%) |
NOLOAD SAIKI (%) |
NOISE LEVEL (Lpa) dB |
BOOT (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | UKURAN (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | KAPASITAS (KVA) | LENGKA (MM) |
WIDTH (MM) | Dhuwur (MM) |
LONGITUDINAL (MM) | HORIZONTAL (MM) | BOOT (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
COMPANY PROFILE
Shanghai Industry Transformers Co., Ltd (SGOB) minangka pemasok peralatan distribusi listrik lengkap. Produk kita kalebu:
● Trafo kacemplungaken lenga
● 35KV trafo kacemplungaken lenga
● Expoxy resin jampel garing-jinis trafo daya
● Transformer distribusi paduan amorf
● trafo photovoltaic
● trafo daya angin
● Transformers gardu kothak-gaya
Perusahaan kita didegake ing taun 2007 lan saiki duwe bengkel 40,000sqm lan luwih saka 200 karyawan. Produk kita akeh digunakake ing macem-macem industri kayata pembangkit listrik lan distribusi, produksi batu bara, metalurgi, minyak lan gas, bahan kimia, konstruksi, pelabuhan, bandara, sepur lan infrastruktur kotamadya.
Kita uga gawé peralatan sing gegandhengan kayata lemari listrik lan enclosures, kothak switchgear Saiki, kita ngembangaken baris produk kita menyang wilayah-related daya liyane kaya konektor shrink panas, kabel listrik lan peralatan mechanical gadhah etc. Kita goal kanggo mbangun siji-mandeg peralatan listrik lan platform sumber bagean kanggo basis pelanggan global kita.
Kita ngandelake sistem kontrol kualitas sing ketat kanggo ngirim produk kanthi kualitas sing paling dhuwur. Saka 200 karyawan, 46 minangka pengalaman insinyur. Sistem kualitas kita kalebu kualifikasi kanggo:
● Pusat Pengawasan Kualitas Transformers Nasional China
● Sistem Manajemen Mutu ISO-9001:2008
● ISO-14001:2004 Sistem Manajemen Lingkungan
● Sistem Kesehatan lan Keamanan OHSMS18000
Paten kita:
Kapabilitas tes produksi lan kualitas kalebu:
● Penggulungan foil otomatis
● Digital silikon baja sheeting lan slitting
● Kanthi otomatis vakum pangatusan open lan baris varnish
● HAEFLY discharge sebagean tester
● HAEFLY daya analyzer
● HAEFLY harmonik analyzer
Asil kasebut minangka produk efisiensi dhuwur, boros daya sing luwih murah lan swara sing sithik kanggo nggedhekake investasi infrastruktur sampeyan.
